DOSIFICADORES E INYECTORES DE QUIMICOS

CIENCIA, C.A., con licencia de Wyther Corp., fabrica sistemas integrales de dosificación de producto químicos para diferentes aplicaciones o procesos del sector petrolero, orientado a la seguridad operacional y al cumplimiento de los requerimientos técnicos.

Nuestro departamento de desarrollo, mejora constantemente el desempeño de nuestros productos y el conocimiento en la ingeniería de procesos nos permiten asesorar a nuestro cliente, en su proyecto o necesidad, desde el diseño hasta la puesta en marcha, ajustándose a las más exigentes normas de la industria.

Los sistemas integrales de dosificación de productos químicos Wyther Corp., son unidades OEM diseñadas a la medida para una inyección controlada de reactivos químicos en forma segura, regulada y precisa, ajustándose a las especificaciones requeridas de proceso y normativas técnicas internacionales (ASME, API, ANSI, NEMA).

Su diseño tipo paquete se puede adecuar a las restricciones del espacio. Cuenta, de acuerdo a los requerimientos del cliente, con una variedad de equipos de bombeo electromagnéticos, electromecánicos, hidráulicos o neumáticos y la instrumentación adecuada, montados sobre una estructura tipo skid, para su fácil operación, instalación, movilidad y mantenimiento.

Su operación automática, cuenta con protocolos de comunicación Ethernet/IP convertible a cualquier protocolo de campo que el cliente quisiera implementar, para el control y supervisión remota con sistemas HMI remotos y SCADA.

Nuestro Skid de Sistema de Inyección de Química, típicamente está integrado por los siguientes componentes:

ESPECIFICACIONES

Sistema de Control	PAC programado para operación como conjunto independiente. Permite supervisión y control remotos vía redes
Conectividad	Ethernet I/P en modo nativo, completamente integrable a diferentes protocolos de comunicaciones industriales
Exactitud repetible de dosificación	+/- 1%
Rango de Operación	0.07 a 2 x 278 gph (hasta 2104 l/h)
Presión Máxima de Operación	145 a 2900 psi
Características de Operación de la bomba	• Control de longitud de carrera manual, o de 4-20 mA • Sistema de protección estándar en todas las bombas, con detección y control de fugas automático • Motores opcionales a prueba de explosión • Opción API 675 (contáctenos para más detalles)
Opciones de Material de la Bomba	Lado del Liquido: • PVC, • PVDF, • Polypropylene, • 316SS, • Hastelloy C Juntas: • FKM, • EPDM, • PTFE
Capacidad del Tanque	5000 a 10000 l/skid
Temperatura de Operación	Ambiente de 40 a 140 °F (5 a 60 °C)
Fluidos de Dosificación	• Emulsificantes • Coagulantes • Polímeros • Biocidas • Coalescentes • Anticoagulantes • Demulsificantes • Floculantes • Antiespumantes • Surfactantes • Aceleradores • Desurfactantes • Dosificación de amoniaco • Hidrazina • Fosfatos en áreas de alta presión • Lubricantes • Inhibidores de corrosión • Antiincrustantes • Aditivos y catalizadores

DOSIFICADORES E INYECTORES DE QUIMICOS

CIENCIA, C.A., con licencia de Wyther Corp., fabrica sistemas integrales de dosificación de producto químicos para diferentes aplicaciones o procesos del sector petrolero, orientado a la seguridad operacional y al cumplimiento de los requerimientos técnicos.

Su operación automática, cuenta con protocolos de comunicación Ethernet/IP convertible a cualquier protocolo de campo que el cliente quisiera implementar, para el control y supervisión remota con sistemas HMI remotos y SCADA.

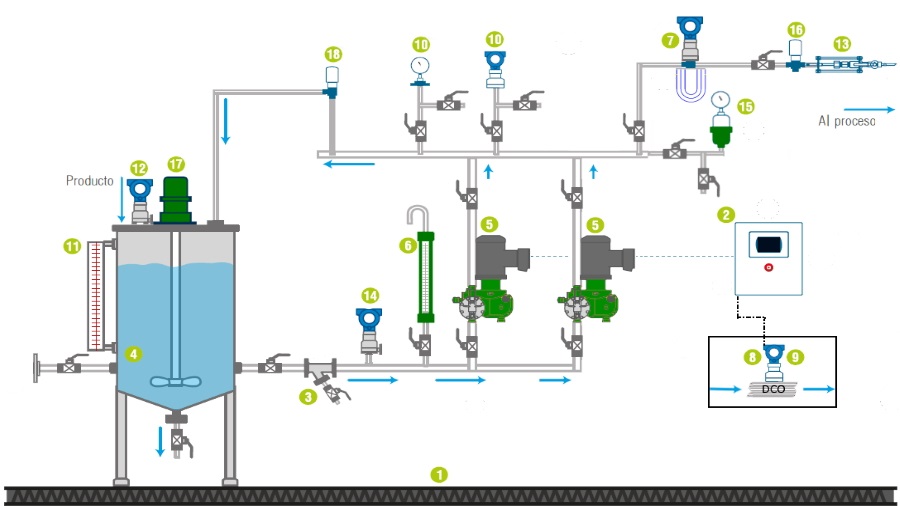

Nuestro Skid de Sistema de Inyección de Química, típicamente está integrado por los siguientes componentes:

1 Marco de Módulo de Inyección.

2 Módulo de Control Wyther MDQ-201.

2.1 Monitor 10 ”.

2.2 Monitor 40” (Sala de Control - Opcional).

2.3 Ethernet/IP to xx Gateway (Opcional).

3 Filtro tipo Y.

4 Tanque Recipiente de Química.

5 Bomba dosificadora.

5.1 Electrónica de Regulación Digital para bomba.

6 Columna de Calibración.

7 Medidor de Flujo tipo Coriolis.

8 Transmisor de Flujo (DCO).

9 Medidor de Flujo tipo no invasivo (DCO).

10 Indicador/Transmisor de Presión Manométrica.

11 Visor de Nivel.

12 Transmisor de Nivel de Química en Tanque.

13 Boquilla de Inyección.

14 Transmisor-Sensor de Temperatura.

15 Amortiguador de Pulsaciones.

16 Válvula Check de Salida.

17 Agitador Mecánico.

18 Válvula de Alivio.

19 Válvulas de arresto.

20 Tuberías y Conexiones varias.

21 Fijación y Conexión de Equipo.

22 Documentación.

ESPECIFICACIONES

Sistema de Control

PAC programado para operación como conjunto independiente. Permite supervisión y control remotos vía redes

Conectividad

Ethernet I/P en modo nativo, completamente integrable a diferentes protocolos de comunicaciones industriales

Exactitud repetible de dosificación

+/- 1%

Rango de Operación

0.07 a 2 x 278 gph (hasta 2104 l/h)

Presión Máxima de Operación

145 a 2900 psi

Características de Operación de la bomba

• Control de longitud de carrera manual, o de 4-20 mA

• Sistema de protección estándar en todas las bombas, con detección y control de fugas automático

• Motores opcionales a prueba de explosión

• Opción API 675 (contáctenos para más detalles)

Opciones de Material de la Bomba

Lado del Liquido:

• PVC,

• PVDF,

• Polypropylene,

• 316SS,

• Hastelloy C

Juntas:

• FKM,

• EPDM,

• PTFE

Capacidad del Tanque

5000 a 10000 l/skid

Temperatura de Operación

Ambiente de 40 a 140 °F (5 a 60 °C)

Fluidos de Dosificación

• Emulsificantes

• Coagulantes

• Polímeros

• Biocidas

• Coalescentes

• Anticoagulantes

• Demulsificantes

• Floculantes

• Antiespumantes

• Surfactantes

• Aceleradores

• Desurfactantes

• Dosificación de amoniaco

• Hidrazina

• Fosfatos en áreas de alta presión

• Lubricantes

• Inhibidores de corrosión

• Antiincrustantes
